【型號】：Q61F/Q67F/Q41F/Q47F等 【球體】：
【口徑】：DN15 - DN1200 【密封】：
【壓力】： 【溫度】：
【閥體】：ST37.8、304，A105等 【介質】：

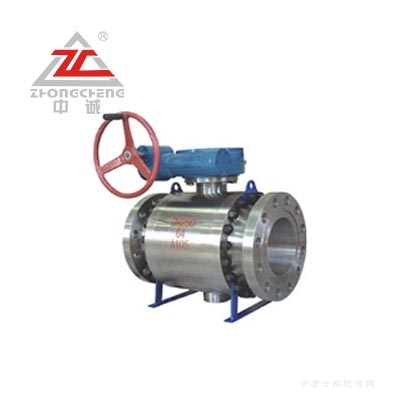

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。
一、KQ347F/H鍛鋼抗硫球閥產品簡介：
鍛鋼抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。
二、KQ347F/H鍛鋼抗硫球閥工作原理：
鍛鋼抗硫球閥不僅選材廣泛且內件材料均采用表面鍍鎳或316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮經齊備，并可配多種驅動裝置，是化工、石油煉制、油氣開采與輸送系統理想的用閥選擇。
三、KQ347F/H鍛鋼抗硫球閥產品特點：
1、抗硫化應力裂化：閥門接觸介質的材料都是按美國腐蝕工程師協會NACE01-75的標準進行選擇，且按標準進行表面鍍鎳，能滿足硫化環境工況的需求。
2、用聚合物或金屬作密封材料，在高溫、高壓工況具有優良的密封性能。
3、設置填料箱，防止閥門內腔壓力異常升高而使閥桿飛出，增置倒密封結構，能確保填料可靠密封。
4、廣泛適用于化工、煉油、油氣、天然氣、鋼鐵等介質管路。
公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃
四、KQ347F/H鍛鋼抗硫球閥主要性能及規范
公稱壓力 | 試驗壓力(MPa) | 壓力級 | 試驗壓力(MPa) | ||||
殼體 | 高壓液密封 | 低壓氣密封 | 殼體 | 高壓液密封 | 低壓氣密封 | ||
2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
五、KQ347F/H鍛鋼抗硫球閥型號、零件材料及主要參數
主要型號 | 零件名稱 | 材質 | |||
碳鋼 | 低溫鋼 | 不銹鋼 | |||
KQ47F/H | 閥體 | A105 | A350LF2 | A182 F316 | |
球體 | A105+鍍鎳 | A350LF2 | A182 F316 | ||
閥桿、固定軸 | 45/40cr+鍍鎳 | 42CrMo+鍍鎳 | A182 F316 | ||
閥座 | A105+鍍鎳 | A350LF2+鍍鎳 | A182 F316 | ||
密封圈 | 增強聚四氟乙烯 對位聚苯 | ||||
O型圈 | 氟橡膠 | ||||
墊片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
軸套 | SF自潤滑軸承 | ||||
螺栓 | A193 B7M | A193 B7M | 316 | ||
螺母 | A194 2HM | A194 7M | 316 | ||
應 | 結構長度按 | GB12221-89 ANSI B16.10 | |||
法蘭尺寸按 | JB79-59 GB9113 HG20592-9 ANSI B16.5 | ||||
焊接標準按 | GB12221-89 ANSI B16.25 | ||||
檢驗試驗按 | GB/T13927 JB/T9092-99 API598 | ||||
防火試驗按 | API 607 BS6755 II | ||||
六、KQ347F/H鍛鋼抗硫球閥外形尺寸：
壓力 | 通徑DN | d1 | L | Lo | D | D1 | D2 | H | H1 | B | z-Φd |
1.6MPa | 50 | 50 | 216 | 400 | 160 | 125 | 100 | 153 | 139 | 16 | 4-18 |
80 | 80 | 283 | 600 | 200 | 160 | 135 | 195 | 178 | 20 | 8-18 | |
100 | 100 | 305 | 850 | 220 | 180 | 155 | 213 | 191 | 20 | 8-18 | |
150 | 150 | 394 | - | 285 | 240 | 210 | 535 | 184 | 24 | 8-23 | |
200 | 200 | 457 | - | 340 | 295 | 262 | 504 | 221 | 26 | 12-23 | |
250 | 250 | 533 | - | 405 | 355 | 320 | 608 | 258 | 30 | 12-25 | |
300 | 300 | 610 | - | 460 | 410 | 372 | 647 | 282 | 30 | 12-25 | |
350 | 350 | 686 | - | 520 | 470 | 435 | 813 | 352 | 34 | 16-25 | |
400 | 400 | 762 | - | 580 | 525 | 485 | 882 | 417 | 36 | 16-30 | |
2.5MPa | 50 | 50 | 216 | 400 | 165 | 125 | 100 | 153 | 139 | 20 | 4-18 |
80 | 80 | 283 | 600 | 200 | 160 | 135 | 195 | 178 | 22 | 8-18 | |
100 | 100 | 305 | 850 | 230 | 190 | 160 | 213 | 191 | 24 | 8-23 | |
150 | 150 | 403 | - | 300 | 250 | 218 | 525 | 184 | 30 | 8-25 | |
200 | 200 | 502 | - | 360 | 310 | 278 | 564 | 221 | 34 | 12-25 | |
250 | 250 | 568 | - | 425 | 370 | 332 | 729 | 268 | 36 | 12-30 | |
300 | 300 | 648 | - | 485 | 430 | 390 | 774 | 298 | 40 | 16-30 | |
350 | 350 | 762 | - | 555 | 490 | 448 | 813 | 352 | 44 | 16-34 | |
400 | 400 | 838 | - | 620 | 550 | 505 | 931 | 417 | 48 | 16-34 |
